一体化机房

首页 > 产品展示 > 一体化机房

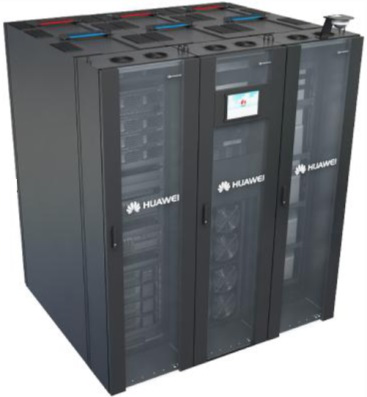

FusionModule800



一、产品简介

华为FusionModule800小型数据中心是新一代数据中心基础设施解决方案。FusionModule800高度集成配电、UPS、机架空调、监控等在一个综合柜内,灵活扩展IT机柜数量。单个模块最多支持8个机柜,IT机柜支持1~6个,IT负载支持15KW及其以下,单柜最大功率支持5KW/R。模块配置250mm单排通道,支持冷/热通道可选。



二、应用场景

Ø垂直行业的分支机构机房

Ø中小型企业

Ø机房扩容

Ø临时机房









三、系统构成

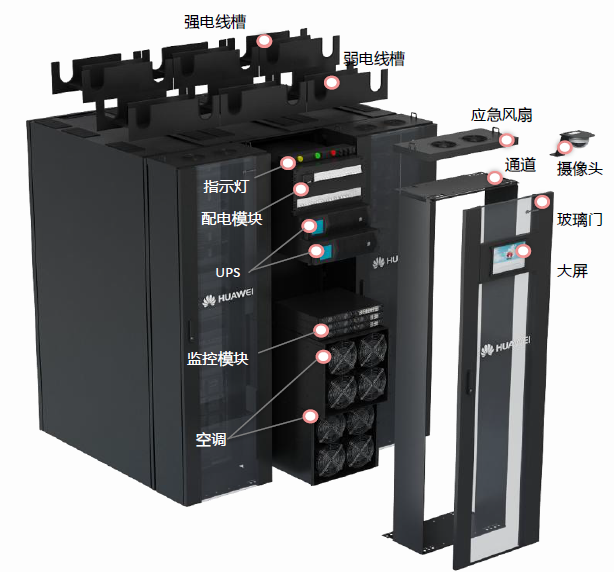

1、系统架构





2、核心子系统





四、特性与价值

1、低SUE,节省安装空间,降低空间占地

ATSE、配电、指示灯、UPS、空调及监控集成在一个柜子,至少节省一个柜位安装空间



IDS800基础设施一体化柜中可同时安装2台机架式空调



2、安全可靠

1)轻载除湿

Ø空调可根据机房温、湿度,自动进行轻载除湿和制冷的逻辑切换

Ø可实现最低10%IT负载条件下运行,达到业内最低

2)应急散热

Ø制冷故障,应急风扇启动,延缓通道内温升速度,为数据备份预留时间

Ø应急风扇UPS供电,保证应急时可靠启动


3、快速部署

Ø配电、UPS、空调、监控、通道工厂预装

Ø线缆工厂预制

Ø冷媒预充注,内外机接口处螺纹连接,免焊接

Ø支持地面安装,无需架空地板

Ø免咨询设计,免工程装修,现场只需并柜,线缆端接



4、按需配置

Ø依据IT负载大小,提供两种大小不同的IT功率段方案,按需部署,实现成本最优,方案最优

Ø机柜数量灵活可选,可提供2柜、3柜、4柜、5柜、6柜、7柜及8柜解决方案,依据负载安装空间实现按需部署,优化成本

Ø电源输入支持单/双路,UPS支持n/n+1/2n,空调支持n+1,可靠等级按需掌控


5、高效节能

Ø一体化机柜+冷/热通道设计,有效隔离冷热气流,从而提高制冷效率

Ø机架式空调,近端制冷,节能高效

Ø直流变频压缩机,EC风机,相对于定频空调至少节能15%

Ø湿膜加湿,相对电极加湿,节能至少90%



6、智能管理

ØFusionModule800采用华为即插即用的监控模块ECC800,机架安装,支持两路电源输入,保证供电可靠性

ØECC800监控模块可实时采集系统电量,也可检测温湿度、水浸、门磁、烟感、空调,确保IT设备运行在一个可靠的环境

Ø本地大屏LCD人机界面,无线通讯,实时显示系统各项运行参数

Ø短信告警,确保告警信息第一时间传递给运维人员,以便及时了解告警信息


五、技术参数

整体方案

单模块支持最大机柜数量

8PCS

IT机柜数量

1~6PCS

通道类型

单排通道,冷/热通道可选

支持IT负载最大功耗

15KW

单柜最大功率密度

5KW

电池部署方式

电池包、电池柜、电池架

备电时间

15min~4H

安装方式

水泥地面、架空地板

电源制式

380~415V AC/3Ph/50Hz

系统防护等级

IP20

制冷系统

供电方式

220/230/240V50HZ

空调制冷量

11KW

空调配置

N+1 (N=12)

制冷方式

直膨风冷

显热比 ( 显冷量 / 总冷量 )

0.99

空调安装方式

机架式安装

风量(单台)

2600m³/h

送风方式

前送风,后回风

空调规格

10U

回风过滤网等级

G4

供配电系统

防雷

标配C级防雷器

电源输入

单、双路可选

UPS 容量

10KVA

20KVA

UPS配置

NN+12N (N=1)

UPS 额定输入电压

220/230/240Vac L-N)

UPS 输入电压范围

80~280Vac L-N)

UPS 输出功率因数

0.9

UPS 额定输出电压

220/230/

240Vac

220/230/

240Vac(L-N)

UPS 过载能力 (% 额定负载 )

105%~125%负载时5min后转旁路,在125%~150%负载时1min后转旁路,在150%负载时0.1s后转旁路

UPS 整机效率

94.5%

95%

UPS 语言

中英文

维修旁路支持

支持

监控系统

监控系统主机

支持远程web界面访问

本地界面

10寸大屏显示

漏水检测

支持

烟感

支持

门磁

支持

UPS/空调监控

支持

温湿度

支持

Wifi

支持

移动运维

手机APP

布线系统

柜顶走线槽

强电线槽、弱电线槽
